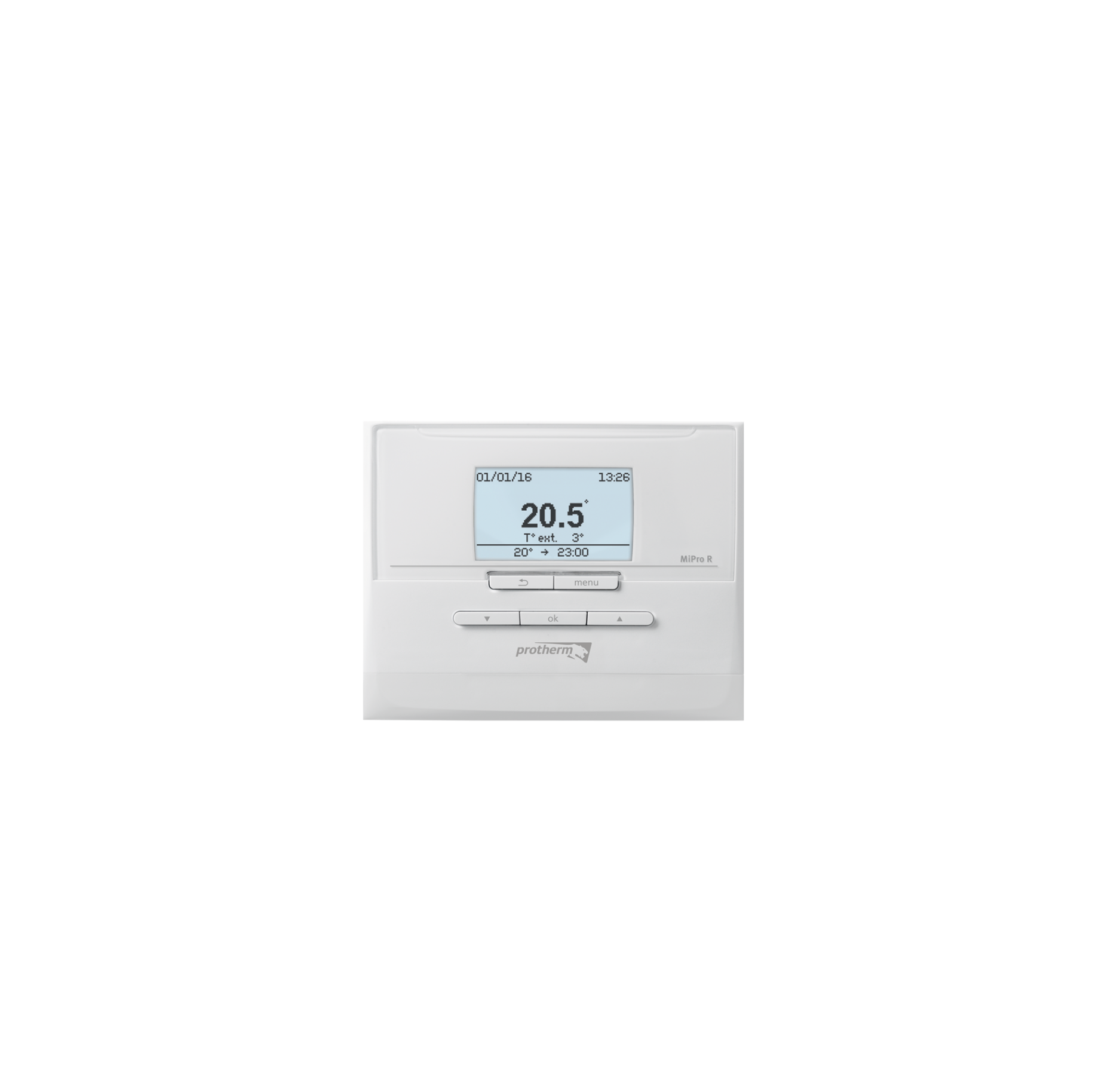

MiPro

Univerzálny ekvitermický systémový eBus regulátor

  • drôtové alebo bezdrôtové prevedenie
  • ekvitermická regulácia až 3 vykurovacích okruhov
  • adaptívna vykurovacia krivka
  • riadenie prípravy teplej vody súčasne s vykurovaním
  • riadenie kaskády 2 až 7 kotlov s eBus zbernicou

Univerzálny systémový eBus regulátor

MiPro je univerzálny systémový regulátor, ktorý umožňuje riadiť vykurovanie a prípravu teplej vody. V spolupráci s modulmi RED-3 alebo RED-5 umožňuje samostatné riadenie až troch zmiešavaných alebo priamych vykurovacích okruhov ekvitermickou reguláciou. Podporuje tiež riadenie solárnych systémov bez vlastnej solárnej regulácie.

MiPro je možné tiež použiť na riadenie vykurovania s podporou solárnym systémom alebo akumulačným zásobníkom s ohrevom z externého zdroja tepla (napr. kotol na tuhé palivá).

MiPro je zároveň aj kaskádový regulátor - možnosť riadenia až 7 eBus kotlov zapojených do kaskády.

Tento regulátor je navrhnutý na spoluprácu len so zariadeniami s eBus zbernicou a v spolupráci s pripojeným vonkajším snímačom teploty.

Základná charakteristika:

Programovateľný univerzálny systémový regulátor pre viac vykurovacích okruhov s prípravou teplej vody:

  • pre 2 zmiešavané alebo priame vykurovacie okruhy (s modulom RED-3)
  • pre 3 zmiešavané alebo priame vykurovacie okruhy (s modulom RED-5)
  • pre prípravu teplej vody aj v režime paralelne s vykurovaním
  • riadenie vykurovacích okruhov izbovými regulátormi MiPro remote
  • ekvitermický spôsob regulácie každej zóny
  • individuálne nastavenie vykurovacej krivky v každej zóne
  • pre spoluprácu s eBus kotlami
  • plne textový displej v slovenskom jazyku
  • jednoduchá obsluha
  • chybové hlásenia

Obsah dodávky:

  • regulátor MiPro – 1 ks
  • vonkajší snímač teploty - 1 ks
  • 6-pinový konektor na nasunutie do riadiacej dosky na pozíciu X41na pripojenie vonkajšieho snímača teploty pre Protherm kotly s eBus zbernicou
  • príslušenstvo na inštaláciu na stenu
  • Návod na obsluhu a inštaláciu regulátora MiPro

Simulátor nastavenia MiPro

Voliteľné príslušenstvo:

Modul RED-3 (obj. č. 0020257509)

Modul pre riadenie dvoch zmiešavaných alebo priamych vykurovacích okruhov. Obsahuje pripojenia snímačov teploty a pripojenia čerpadiel a zmiešavacích ventilov. Modul je napájaný sieťovým napätím 230V/50Hz.

Obsah dodávky:

  • zmiešavací modul RED-3 – 1 ks
  • príslušenstvo na inštaláciu na stenu
  • návod na obsluhu a inštaláciu modulu RED-3

Modul RED-5 (obj. č. 0020257511)

Modul pre riadenie troch zmiešavaných alebo priamych vykurovacích okruhov. Obsahuje pripojenia snímačov teploty a pripojenia čerpadiel a zmiešavacích ventilov. Modul je napájaný sieťovým napätím 230V/50Hz.

Obsah dodávky:

  • zmiešavací modul RED-5 – 1 ks
  • príslušenstvo na inštaláciu na stenu
  • návod na obsluhu a inštaláciu modulu RED-5

Izbový regulátor MiPro remote (obj. č. 0020231578)

Izbový regulátor MiPro remote slúži na diaľkové ovládanie jedného vykurovacieho okruhu v systémoch so systémovým regulátorom MiPro. Pri použití modulu RED-3 sa použije okrem samotného systémového regulátora MiPro aj jeden regulátor MiPro remote, ak sa použije modul RED-5 je možné použiť dva regulátory MiPro remote. Vzájomná komunikácia a aj napájanie prebieha medzi regulátormi a kotlom po zbernici eBus.

Obsah dodávky:

  • izbový regulátor MiPro remote – 1 ks
  • príslušenstvo na inštaláciu na stenu
  • návod na obsluhu a inštaláciu regulátora MiPro remote

eBus kaskádový modul (obj. č. 0020139896)

Modul eBus na identifikáciu kotla v kaskáde. Je potrebné ho nainštalovať od druhého kotla v kaskáde. Dodáva sa zabudovaný v skrinke na externú inštaláciu mimo kotla, v prípade nemožnosti inštalácie priamo do ovládacej skrinky kotla.

Doska riadenia 230V – multifunkčná riadiaca doska (obj. č. 0020094768)

Doska riadenia 230V s možnosťou nainštalovania do kotla je viacúčelová riadiaca doska s možnosťou nasledovných funkcií:

  • riadenie cirkulačného čerpadla pri príprave TV
  • riadenie externého čerpadla vykurovacieho okruhu
  • signalizácia chybového stavu kotla

Parametre

Parametre

CharakteristikaMiProMiPro R
Rozsah nastavenia teploty v miestnosti7 - 30°C7 - 30°C
Rozsah nastavenia teploty teplej vody35 - 70°C35 - 70°C
PripojenieDrôtovéRádiové
Komunikačné rozhranieeBuseBus
Modulácia kotlaExkluzívne navrhnutý systémExkluzívne navrhnutý systém
Napájaniepo zbernici eBus4 x 1,5V LR6
Ekvitermická reguláciaÁnoÁno
Adaptívna vykurovacia krivkaÁnoÁno
Informácia o neštandardných prevádzkových stavochPorucha kotlaPorucha kotla
Upozornenie na nutnosť previesť pravidelnú kontroluÁno Áno
NeprítomnosťÁnoÁno
InštaláciaNa stenuNa stenu
Rozmery regulátora (š x v x h) mm147 x 97 x 27147 x 115 x 31
Rozmery príjmača pre MiPro R 170 x 55 x 22
